產品簡介
/ product introduction固定外夾式超聲波流量計已廣泛用于工業生產、商業計量和水利檢測等方面,如:在市政行業的原水、自來水、中水、污水的計量中,超聲流量計具有大量程比、無壓損的特點,在保證測量準確度的同時提高了管網的輸水效率;在水利水電行業的輸水管道、渠道、泵站、電站的流量計量中,超聲流量計具有大口徑、現場安裝、在線標定的特點,使準確測量成為可能。
產品特點/ product characteristic
1、穩定性好,精度高
●線性度優于0.5%,重復性精度優于0.2%,測量精度優于±1%;

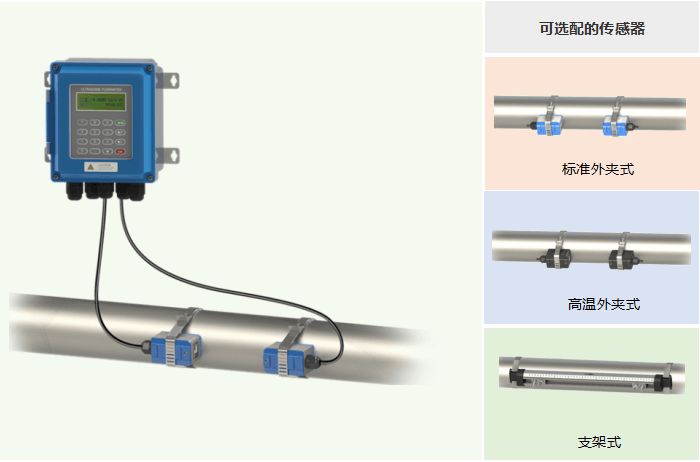

2、測量范圍廣,三種探頭可選
●選用不同型號的傳感器,可實現口徑 DN15 ~ DN6000mm 管道流量的測量;
●測量流速范圍可達-32m/s~+32m/s;
●采用一體式結構,在測量點即可完成測量,符合絕大多數儀表的使用習慣,結構更合理;
3、防護等級高,性價比高
●采用全灌膠防水工藝,防護等級IP68;體積小,具有防水、防爆(本安型)功能;
●本地顯示;可選配所有種類傳感器;
●可浸入水下2米工作;
4、多重顯示,操作方便簡捷
●一次表在測量點即可完成測量,一次表可循環顯示累積流量、瞬時流量、流速等參數,二次表可中文顯示100余項菜單;
●既可用磁性棒在一次表上瀏覽參數,出可通過二次表用中文進行參數再設定或顯示,使用操作方便簡捷;、
5、支持中英文菜單
●不同版本的流量計,可支持中文或英文菜單;
6、可靠性高
●采用低電壓、多脈沖發射電路,測量精度、使用壽命及可靠性大幅提高;
7、抗干擾能力強
●采用雙平衡信號差分發射、接收電路,有效抵御變頻器,電視塔、高壓線等強干擾源;
8、強大的自動記憶功能
●自動記憶前64日、前64月、前5年的累計流量,自動記憶前64次來電和斷電時間和流量,自動記憶前64日流量計的工作狀態是否正常;
9、組網快捷,傳輸距離遠
●一次表與二次表(或計算機)之間采用RS-485總線通訊,采用普通電纜即可,傳輸距離可達1000米以上,組網十分方便、快捷。這種傳輸方式抗干擾能力強,解決了分體式超聲波流量計專用電纜成本高、抗干擾能力差、傳輸距離短等問題
技術參數/ technical parameters
產品名稱 |
外夾式超聲波流量計 |
介質要求 |
水和其他液體(除了高粘度液體,多泡沫液體和泥漿) |
介質流速 |
1000~2500 m/s |
介質粘度 |
0.3~40 mm²/s |
介質流量 |
最小流量:0~0.684 m³/h(管道為DN25) |
工作溫度 |
管道表面:≤+90℃ |
精度 |
±2% |
可測管道 |
材質:金屬管、樹脂管(碳鋼、不銹鋼、PP、PVC、PVDF等) |
安裝方式 |
外夾:反射類型V法、穿透類型Z法 |
信號輸出 |
4~20mA(負載電阻0~500Ω) |
狀態輸出 |
額定30V DC ,50mA |
顯示 |
16個字母2行液晶顯示(帶背光),和3個LED狀態指示 |
其他功能 |
模擬和脈沖模擬輸出功能(循環檢查) |
供電電源 |
100~240V AC,50/60Hz(或85至264V AC,低于12W) |
防護等級 |
轉換器:IP 65 防噴 |
材質 |
傳感器:ABS |

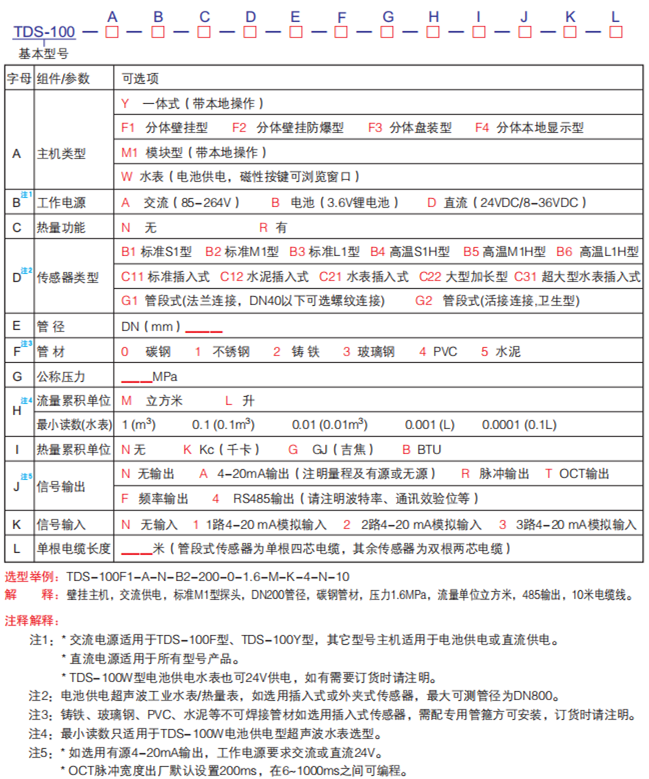

產品選型 / product selection
