產品簡介
/ product introductionLZZ(D)W系列是微小流量金屬管浮子式流量測量?jī)x表，可測量液體、氣體或蒸汽，該儀表采用變面積式測量原理，測量部件由一個錐形測量管和浮子組成，具有堅固、穩定和應用范圍廣的特點。連接方式有水平連接或垂直連接，亦可選配入口壓力變化或出口壓力變化的壓力調節器（恒流閥），微小流量金屬管浮子流量計廣泛應用于石油、化工、化纖、鋼鐵、食品、輕工、制藥等行業的微小流量測量和過程控制。
LZZW系列為現場指示型儀表，可選裝一個或二個本安防爆型報警開關（需配備關聯設備）；LZDW系列為電遠傳型儀表，輸出4～20mA電流信號（兼容HART通訊協議），同時采用LED光柱現場指示流量。
產品特點 / product characteristic
●最小可測量流量范圍：0.1 to 1 l/h water
●側進測出型帶出口針閥或進口針閥；
●可帶兩線制4-20mA模擬量輸出（24VDC供電）；
●可選配套恒流閥；
●安裝間距最小為90mm（側進側出型）；
●全不銹鋼結構；
●使用環境溫度范圍:-40 -- +80℃；
●阻尼時間設置范圍：0-10秒可設；
●精度:<±2.5%,溫飄:< ±0.1%/10℃；
●可通過隔離型USB-UART轉換器及上位機軟件對流量計進行全部組態操作；
●通過流量計上的四個按鍵并連接外置液晶顯示器，可以設置主要參數。
技術參數/ technical parameters
●測量范圍：水（20℃）0.3～100L/h；空氣（20℃ 101325Pa）5～3400L/h；
●量 程 比：10∶1；
●準確度等級：4.0；
●最大工作壓力：2.5MPa 或 6.4MPa；
●介質溫度：-80～＋150℃；
●環境溫度：-25～＋65℃；
●連接方式：1/4″NPT 內螺紋，可選Φ6（Φ8）卡套連接或按用戶要求；
●限位報警：1～2個報警開關（可選，防爆等級 ExiaIICT3—T6）；
●電遠傳：電源電壓：24(1±10%)V DC；
●輸出信號：(4～20)mA DC，二線制(兼容 HART 通訊協議)；
●負載電阻：≤500Ω (24V DC)；
●防護等級：IP67。
產品選型
/ product selection

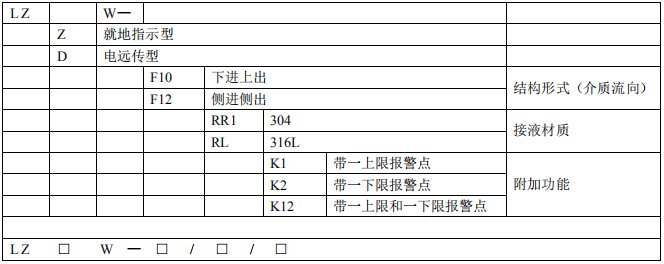

一、產品型號及命名

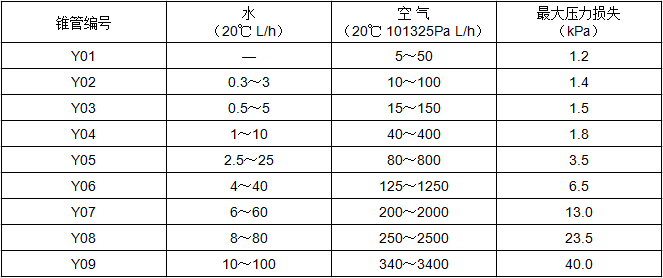

二、微小流量金屬管浮子流量計測量范圍

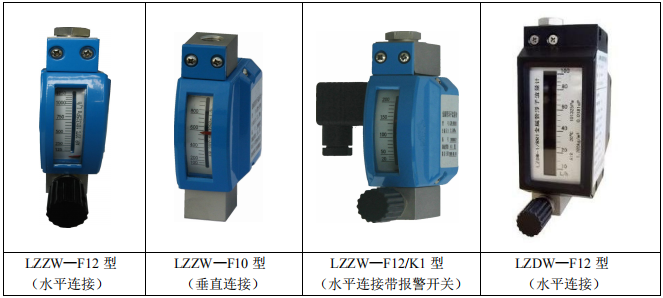

三、產品類型及安裝
四、安裝與維護
1、流量計安裝到工藝管道之前，應對工藝管道進行吹掃或清洗，防止管道中雜質堵塞儀表，影響正常使用。
2、流量計應垂直安裝，介質流向向上，流量計中心線與鉛垂線的夾角不超過 5°。
3、為防止管道受壓變形，流量計接口與管道軸線對中并平行。必要時在流量計兩側適當支撐管道，以防止震動并且減輕流量計的軸向壓力。
4、如果介質中含有固體雜質，應在流量計上游加裝過濾器。
5、為了便于維護和清洗，建議安裝旁通管路。
6、為確保流量指示穩定，建議在流量計下游安裝流量調節閥。
7、用于測量液體時，應保證工作壓力不低于 2 倍最大壓損；
8、用于測量氣體時，應保證工作壓力不低于 5倍最大壓損，以使流量計穩定工作。
9、本儀表基于磁耦合原理工作，應確保儀表周圍其它設備產生的磁場不影響測量結果。
